Flangia in Monel 400 wnè una lega solida-in soluzione-rinforzata e resistente alla corrosione-a base di nichel-rame-che può essere indurita solo mediante lavorazione a freddo. Mantiene elevata resistenza e tenacità in un ampio intervallo di temperature. HT PIPE fornisce tutti i diversi tipi e scale di flange. Per favore, sentitevi liberi di farlocontattaciper ulteriori informazioni sui prodotti e sui prezzi.

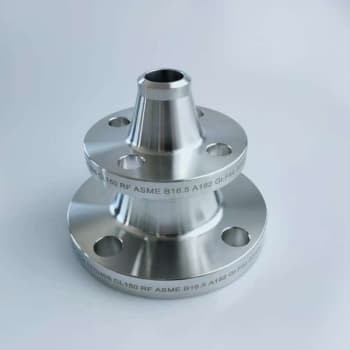

Cos'è la flangia del collo di saldatura?
La flangia weld neck (flangia WN) è un componente di collegamento critico nei sistemi di tubazioni. La sua caratteristica distintiva è il collo lungo e affusolato che si estende dall'anello della flangia. Questa struttura unica consente alla flangia WN di collegarsi in modo sicuro al tubo di accoppiamento con una singola saldatura con scanalatura a V-a penetrazione completa, dimostrando un'eccellente integrità strutturale e prestazioni di tenuta in condizioni di alta-pressione, alta-temperatura o variazioni di temperatura.
Il design della flangia WN ottimizza la distribuzione delle sollecitazioni. Il collo rastremato fornisce una transizione graduale, riducendo efficacemente le concentrazioni di stress causate dall'espansione, dalla contrazione del tubo o da altre forze esterne.
Composizione chimica della flangia in lega monel 400
| Grado | C Minore o uguale a | Mn Minore o uguale a | Sì | S Minore o uguale a | Cu | Fe Inferiore o uguale a | Ni |
| Monel400 | 0.3 | 2 | 0.5 | 0.024 | 28.0-34.0 | 2.5 | 63 |
Proprietà fisiche della flangia in lega 400
Densità:8,80 g/cm³ (0,318 lb/in³) - Questa densità maggiore lo rende circa l'11% più pesante rispetto alle flange in acciaio inossidabile di dimensioni comparabili.
Intervallo del punto di fusione:1300-1350 gradi (2370-2460 gradi F) - L'ampio intervallo di temperature di fusione facilita la lavorazione a caldo e la saldatura.
Modulo elastico:26,0×10^6 psi in tensione, 26,0×10^6 psi in compressione, 9,5×10^6 psi in torsione.
Rapporto di Poisson: 0.32
Temperatura della curie:21-49 gradi (70-120 gradi F) - Indica proprietà paramagnetiche a temperatura ambiente.
Resistività: 547 μΩ·m
monel n04400 wn flangia Struttura metallografica e proprietà dei materiali
La lega Monel 400 ha una struttura cubica centrata a singola faccia austenitica-. Questa struttura di soluzione solida monofase- costituisce la base microscopica per la sua stabilità in vari mezzi corrosivi. Senza la corrosione interfase o la segregazione compositiva comune nelle leghe multifase, Monel 400 mostra un comportamento alla corrosione uniforme e prestazioni complessive eccellenti.
La microstruttura della lega forma numerose dislocazioni e deformazioni gemelle durante la lavorazione a freddo, con conseguente aumento di resistenza e durezza. Questa caratteristica consente di regolare le proprietà meccaniche del materiale controllando la quantità di lavorazione a freddo, fornendo flessibilità per ottimizzare le prestazioni in diverse applicazioni.
flangia monel 400 Prestazioni ambientali speciali
Bassa permeabilità magnetica: con una permeabilità magnetica relativa inferiore o uguale a 1,005, è adatto per applicazioni nell'industria nucleare e collegamenti di strumenti di precisione dove è necessario evitare interferenze magnetiche.
Resistenza alla tensocorrosione (SCC): Monel 400 mostra una forte resistenza alla tensocorrosione e alla vaiolatura nella maggior parte delle acque dolci e industriali, rendendolo altamente desiderabile per apparecchiature chimiche e applicazioni marine.
Resistenza alla corrosione da ioni alogeni: Monel 400 mostra una forte resistenza agli ioni alogeni come cloruro e fluoruro, rendendolo particolarmente importante nei processi chimici e negli ambienti con acqua di mare.
Applicazione flange in lega 400 wn
Le flange in lega 400 wn sono ampiamente utilizzate in vari settori, tra cui petrolio e gas, chimico e alimentare. Collegano tubi, valvole e altre apparecchiature e si trovano comunemente nei sistemi di tubazioni per piattaforme offshore, raffinerie e impianti di produzione di energia.
